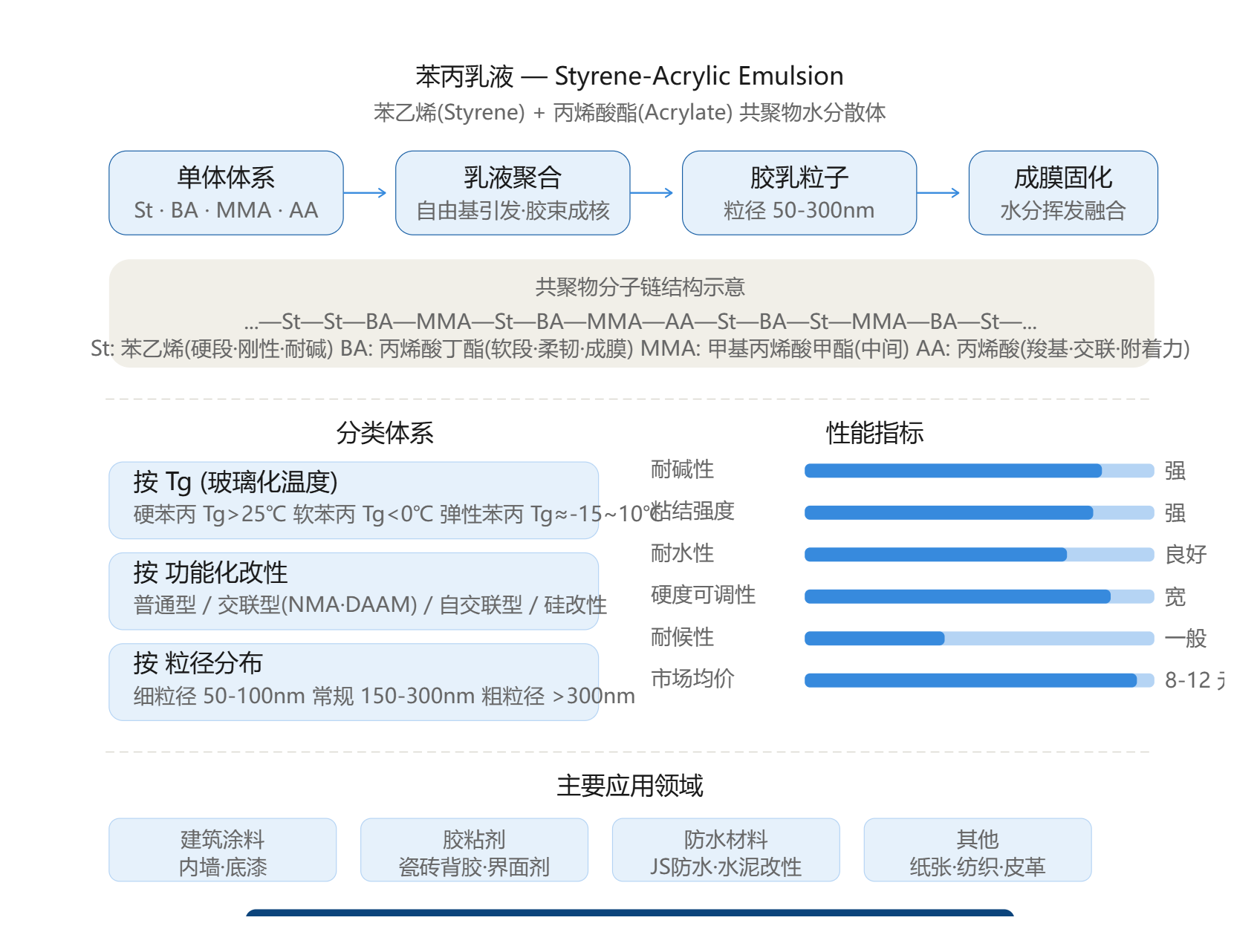

一、定义与化学本质

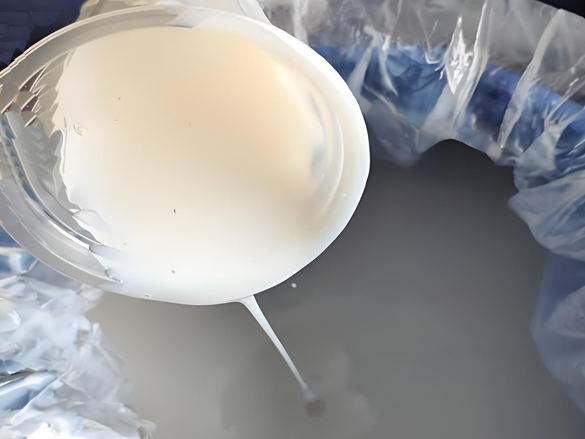

苯丙乳液是苯乙烯(Styrene)与丙烯酸酯(Acrylate)共聚物的水性分散体，通过自由基乳液聚合制备。外观为乳白色至微黄色液体，固含量通常 40%~55%，是丙烯酸酯乳液家族中产量最大、用量最广、性价比最高的基础品种。

它本质上是一种"以水代溶剂"的环保成膜物质——水作为分散介质挥发后，共聚物粒子融合形成连续膜，实现粘结、封闭、防水等功能。

二、单体组成及各组分作用

关键配方逻辑：调节 St/BA/MMA 三者比例即可在很宽范围内控制最终聚合物的 Tg 和性能——这是苯丙乳液灵活性的核心。

三、合成工艺 — 预乳化半连续法

这是国内最主流的工业合成路线：

步骤 1 · 预乳化
将苯乙烯、丙烯酸丁酯、MMA、AA 等单体与水、乳化剂（如十二烷基硫酸钠 SDS + 非离子 OP-10 复配）在高剪切下打成预乳液，得到单体液滴分散体。

步骤 2 · 种子聚合
在反应釜中加入部分预乳液 + 引发剂（过硫酸铵 APS / 过硫酸钾 KPS），75~85℃引发聚合，形成"种子"胶粒。种子阶段决定了最终乳液的粒径大小和分布宽度。

步骤 3 · 滴加聚合
将剩余预乳液和引发剂溶液在 3~4 小时内匀速滴加入釜，维持温度恒定。此阶段是链增长的主体，滴加速率直接影响分子量和粒径均匀性。

步骤 4 · 后消除 / 后处理
升温至 8590℃保温 1 小时，补加叔丁基过氧化氢(TBHP) + 吊白块等氧化还原引发剂消除残余单体，降低 VOC。冷却后用氨水调 pH 至 78，过滤出料。

四、分类体系

按 Tg（玻璃化温度）分类

• 硬苯丙（Tg > 25℃）：成膜硬度高、耐水性好，主要用于内墙涂料、底漆。常温成膜需加成膜助剂（Texanol等）

• 弹性苯丙（Tg ≈ -15~10℃）：低温柔韧性好、延伸率高，用于防水涂料、弹性外墙漆、胶粘剂

• 软苯丙（Tg < 0℃）：极柔韧、自粘性强，用于压敏胶、胶粘剂、皮革涂饰

按功能改性分类

• 普通苯丙：四元共聚（St/BA/MMA/AA），最基础

• 交联型：引入 N-羟甲基丙烯酰胺(NMA)或双丙酮丙烯酰胺(DAAM)+己二酰肼(ADH)，成膜时形成交联网络，显著提升耐水性和强度

• 自交联型：分子链中自带可交联基团，成膜后在常温下自动交联

• 有机硅改性苯丙：引入少量硅烷偶联剂(KH-570)，提升耐候性和耐水性，介于苯丙和纯丙之间

按粒径分类

• 细粒径（50~100nm）：渗透性好，用于封闭底漆、混凝土养护剂

• 常规粒径（150~300nm）：通用型，建筑涂料主体

• 大粒径（>300nm）：高固低粘，用于厚浆涂料

五、核心性能指标（典型值）

六、应用领域详述

1. 建筑涂料（最大应用市场，占比约 60%）

• 内墙乳胶漆：硬苯丙为主，提供硬度、遮盖力和耐洗刷性

• 外墙涂料：弹性苯丙为主，配合钛白粉、填料和助剂

• 封闭底漆：细粒径苯丙，渗透封闭基材

2. 胶粘剂（第二大市场，占比约 20%）

• 瓷砖背胶（单组份水性）：软苯丙 + 水泥，粘结强度 >0.5MPa

• 界面剂/墙固：渗透型苯丙乳液

• 白乳胶替代：部分规格可替代聚醋酸乙烯酯乳液

3. 防水材料（占比约 10%）

• JS 防水涂料（聚合物水泥防水涂料）：弹性苯丙 + 水泥 + 填料

• 丙烯酸防水涂料：纯弹性苯丙或苯丙/纯丙复配

4. 其他

• 纸张涂布（铜版纸粘结料）、纺织涂层、皮革处理剂、水泥砂浆改性

七、优势与局限

核心优势

• 性价比无可匹敌：苯乙烯价格远低于MMA/BA，大幅降低原料成本

• 耐碱性突出：苯乙烯贡献的刚性链段耐碱腐蚀，与水泥相容性好

• 性能可调范围宽：通过 St/BA/MMA 比例即可调节从弹性体到硬质塑料的力学性能

• 合成工艺成熟：国内已有 30+ 年工业化经验，技术门槛低，产能充足

主要局限

• 耐候性是短板：苯乙烯单元的苯环对紫外线敏感，长期户外暴晒易黄变、粉化

• 耐水性上限不如纯丙：苯乙烯链段疏水性不如纯丙烯酸酯链段致密

• 低温成膜需要加成膜助剂：硬苯丙 MFT 高，必须配合 Texanol 等成膜助剂使用

八、市场地位总结

丙烯酸酯乳液市场格局（中国）：

    苯丙乳液：~55% 份额   ← 绝对主力，以量取胜
    纯丙乳液：~25% 份额   ← 外墙升级首选
    硅丙乳液：~5% 份额    ← 高端溢价品种
    醋丙/叔丙/氟碳等：~15%

苯丙 → 纯丙 → 硅丙 是性能升级路径
苯丙 ← 纯丙 ← 硅丙 是成本下降路径

苯丙乳液是涂料乳液行业的"老黄牛"——技术不算前沿、光环不如硅丙亮眼，但它撑起了中国建筑涂料市场超过一半的需求，是任何一个化工原料经销商都无法绕过的核心单品。
